QF10

QF10 Submersible Pump QF10

지하수 개발, 급수·가압시설, 관개시설, 분수시설, 산업용에 사용되는 펌프입니다.

사용 용도
원수 공급용
원수 공급용
관개 시설용
관개 시설용
지하수 개발용
지하수 개발용
가압 설비용
가압 설비용
기타 산업용
기타 산업용

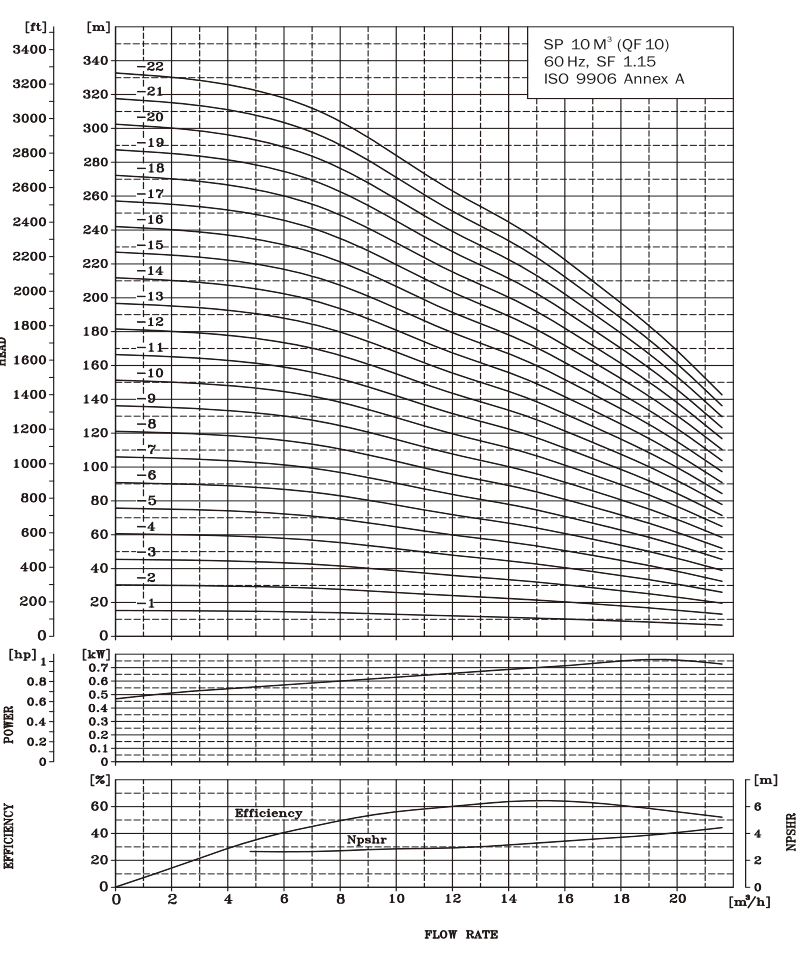

성능곡선
성능곡선

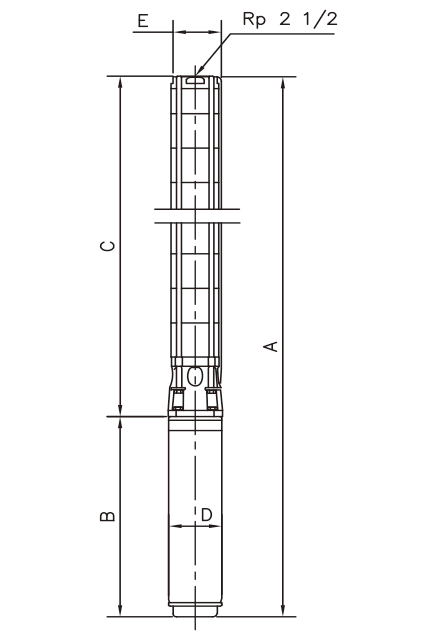

도면
도면
SPECIFICATION
PUMP
TYPE		 MOTOR Dimensions (mm) Net Weight(kg)
Type Power
(kw)		 C B A D E*
QF 10-1 MCIP 100 0.75 318 332 650 95 131 16
QF 10-2 MCIP 100.5 1.5 378 425 803 95 131 25
QF 10-3 MCIP 100.5 2.2 439 455 894 95 131 26
QF 10-4 MCIP 100.5 3.0 499 493 992 95 131 28
QF 10-5 MCIP 100.5 3.0 560 493 992 95 131 29
QF 10-6 MCIP 101 4.0 620 566 1186 95 131 40
QF 10-7 MCIP 101 5.5 681 680 1361 95 131 42
QF 10-8 MCIP 101 5.5 681 680 1361 95 131 42
QF 10-9 MCIP 101 5.5 802 680 1421 95 131 44
QF 10-9 MCIP 150 5.5 802 680 1421 95 131 44
QF 10-10 MTSF 150 7.5 862 732 1594 138 142 67
QF 10-11 MTSF 150 7.5 923 732 1715 138 142 73
QF 10-12 MTSF 150 7.5 983 732 1715 138 142 68
QF 10-13 MTSF 150 9.3 1061 762 1823 138 142 73
QF 10-14 MTSF 150 9.3 1121 762 1883 138 142 74
QF 10-15 MTSF 150 9.3 1182 762 1944 138 142 75
QF 10-16 MTSF 150 11.0 1242 792 2034 138 142 79
QF 10-17 MTSF 150 11.0 1242 792 2034 138 142 81
QF 10-18 MTSF 150 11.0 1363 769 2155 138 142 82
QF 10-19 MTSF 150 13.0 1424 842 2266 138 142 88
QF 10-20 MTSF 150 13.0 1484 842 2326 138 142 89
QF 10-21 MTSF 150 13.0 1545 842 2387 138 142 90
QF 10-22 MTSF 150 13.0 1605 842 2447 138 142 92
