QF20 Submersible Pump QF20
지하수 개발, 급수·가압시설, 관개시설, 분수시설, 산업용에 사용되는 펌프입니다.
사용 용도
원수 공급용
관개 시설용
지하수 개발용
가압 설비용
기타 산업용

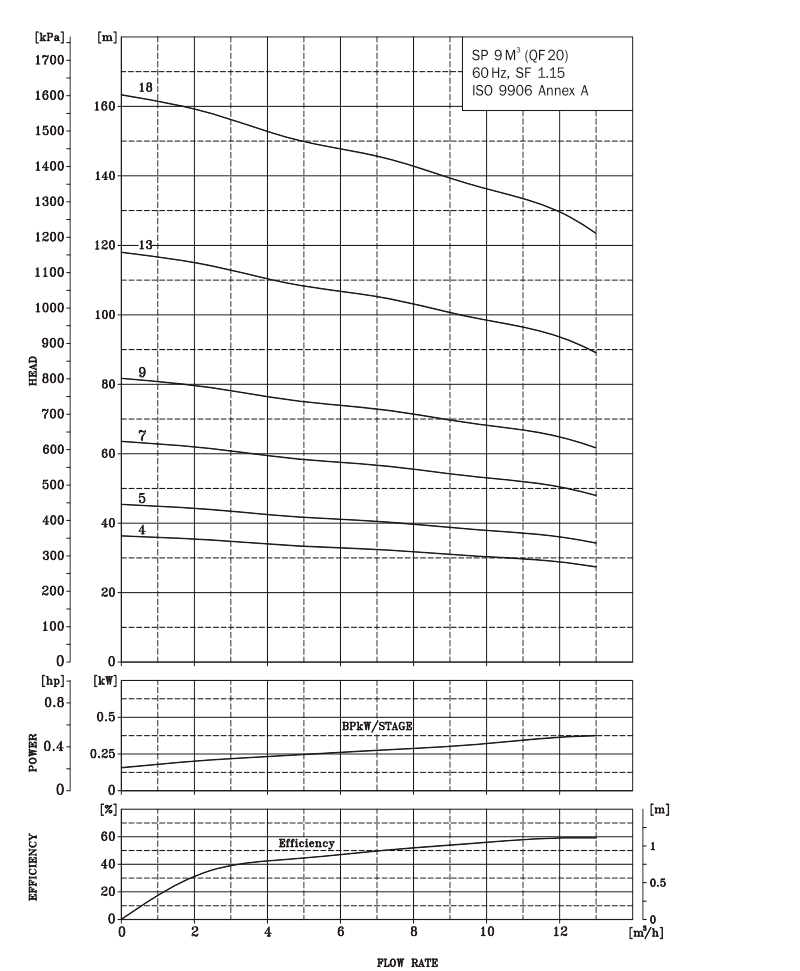

성능곡선
도면
SPECIFICATION
| PUMP TYPE |
MOTOR | Dimensions (mm) | Net Weight | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | Power (kw) |
C | B | A | D | E | ||||
| 1x220V | 3x220V 3x380V 3x460V |
1x220V | 3x220V 3x380V 3x460V |
|||||||
| QF 20-4 | MCIP 100.5 | 1.5 | 445 | 425 | 425 | 870 | 870 | 95 | 101 | 25 |
| QF 20-5 | MCIP 100.5 | 2.2 | 510 | 493 | 425 | 1003 | 935 | 95 | 101 | 25 |
| QF 20-7 | MCIP 101 | 3.7 | 640 | 680 | 566 | 1320 | 1206 | 95 | 101 | 36 |
| QF 20-9 | MCIP 101 | 3.7 | 770 | 680 | 566 | 1450 | 826 | 95 | 101 | 41 |
| QF 20-13* | MCIP 101 | 5.5 | 1030 | - | 680 | - | 1710 | 95 | 101 | 41 |
| QF 20-13* | MCIP 101 | 7.5 | 1355 | - | 722 | - | 2077 | 95 | 101 | 45 |
