QF6 Submersible Pump QF6
지하수 개발, 급수·가압시설, 관개시설, 분수시설, 산업용에 사용되는 펌프입니다.
사용 용도
원수 공급용
관개 시설용
지하수 개발용
가압 설비용
기타 산업용

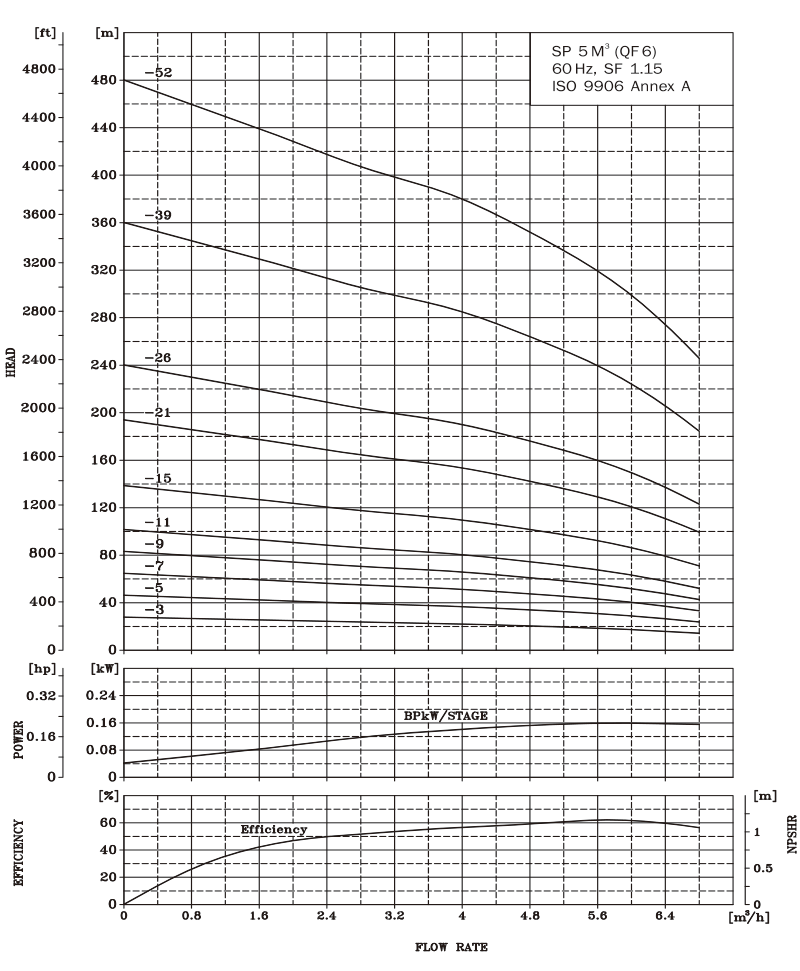

성능곡선

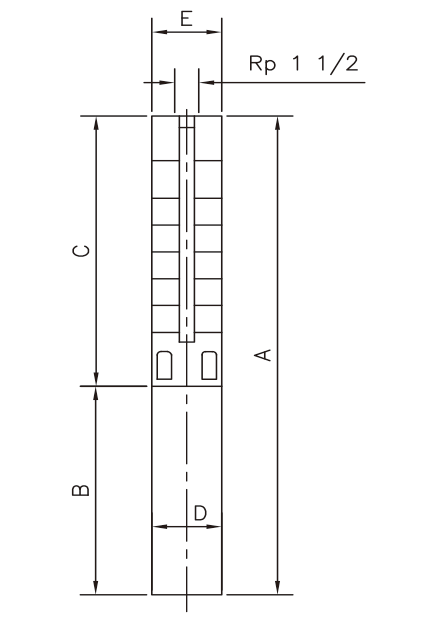

도면
SPECIFICATION
| PUMP TYPE |
MOTOR | Dimensions (mm) | Net Weight | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | Power (kw) |
C | B | A | D | E | |||||
| 1x220V | 3x220V 3x380V 3x460V |
1x220V | 3x220V 3x380V 3x460V |
1x220V | 3x220V 3x380V 3x460V |
||||||
| QF 6-3 | MCIP 100 | 0.37 | 249 | 311 | 311 | 560 | 560 | 95 | 101 | 13 | 13 |
| QF 6-5 | MCIP 100 | 0.55 | 291 | 311 | 311 | 602 | 602 | 95 | 101 | 13 | 13 |
| QF 6-7 | MCIP 100 | 0.75 | 333 | 332 | 332 | 665 | 665 | 95 | 101 | 15 | 15 |
| QF 6-9 | MCIP 100 | 1.1 | 375 | 380 | 380 | 755 | 755 | 95 | 101 | 14 | 18 |
| QF 6-11 | MCIP 100.5 | 1.5 | 417 | 425 | 425 | 842 | 842 | 95 | 101 | 24 | 24 |
| QF 6-15 | MCIP 100.5 | 2.2 | 501 | 493 | 455 | 994 | 956 | 95 | 101 | 25 | 25 |
| QF 6-21 | MCIP 100.5 | 3.0 | 627 | - | 493 | - | 1120 | 95 | 101 | - | 26 |
| QF 6-26 | MCIP 101 | 4.0 | 732 | 680 | 566 | 1412 | 1298 | 95 | 101 | 38 | 37 |
| QF 6-39 | MCIP 101 | 5.5 | 1005 | - | 680 | - | 1685 | 95 | 101 | - | 41 |
| QF 6-39 | MCIP 150 | 5.5 | 1005 | - | 699 | - | 1704 | 138 | 138 | - | 59 |
| QF 6-52 | MCIP 150 | 7.5 | 1278 | - | 719 | - | 1997 | 138 | 140 | - | 64 |
