QF100

QF100 Submersible Pump QF100

지하수 개발, 급수·가압시설, 관개시설, 분수시설, 산업용에 사용되는 펌프입니다.

사용 용도
원수 공급용
원수 공급용
관개 시설용
관개 시설용
지하수 개발용
지하수 개발용
가압 설비용
가압 설비용
기타 산업용
기타 산업용

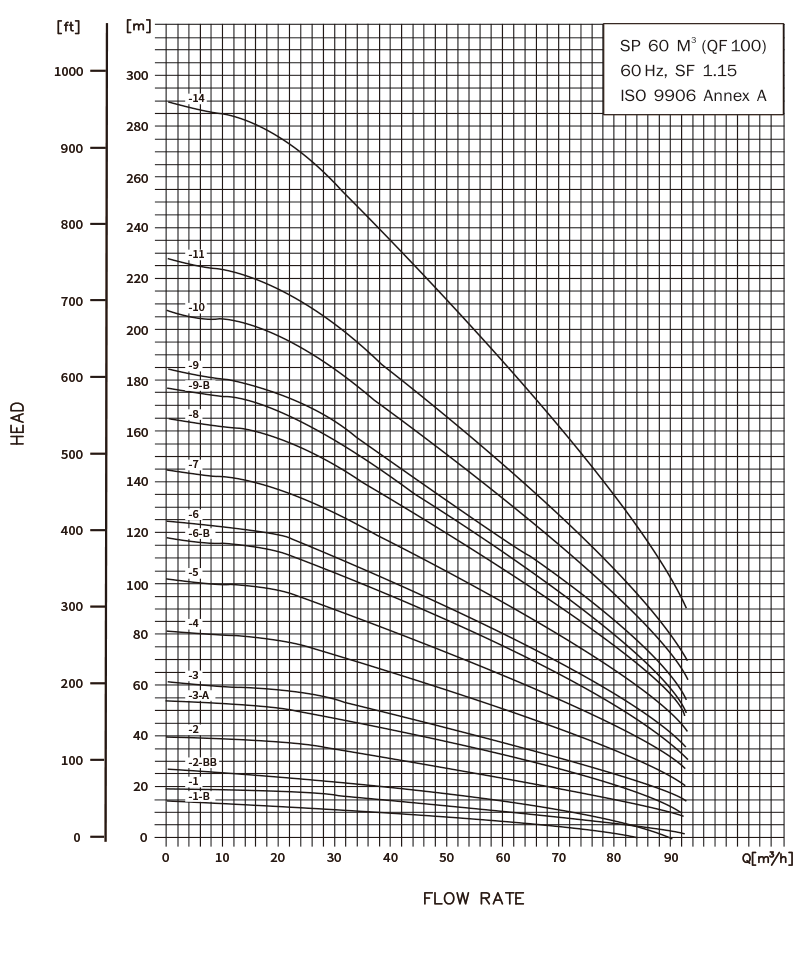

성능곡선
성능곡선

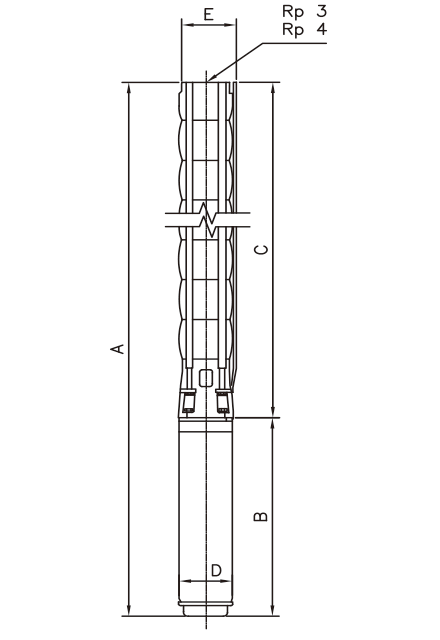

도면
도면
SPECIFICATION
PUMP
TYPE		 MOTOR Dimensions (mm) Net Weight(kg)
Type Power
(kw)		 C B A D E*
QF 100-1-B 4WP 300 2.2 370 375 745 95 146 22
QF 100-1-A 4WP 550 3.7 370 555 925 95 146 23
QF 100-1 4WP 550 4 370 550 925 95 146 23
QF 100-2-BB 4WP 550 3.7 483 555 1038 95 146 25
QF 100-2 4WP 750 5.5 483 675 1158 95 146 34
QF 100-3-A OY6 1000 7.5 596 600 1196 95 146 39
QF 100-3 OY6 1250 9.2 612 600 1212 138 152 55
QF 100-4 OY6 1500 11 725 700 1425 138 152 60
QF 100-5 OY6 1750 13 838 700 1538 138 152 66
QF 100-6-B OY6 2000 15 951 760 1711 138 152 72
QF 100-6 OY6 2500 18.5 951 830 1781 138 152 78
QF 100-7 OY6 2500 18.5 1064 830 1894 138 152 80
QF 100-8 OY6 3000 22 1177 890 2067 138 152 89
QF 100-9-B OY6 3000 22 1290 890 2180 138 152 91
QF 100-9 OY6 4000 26 1290 1030 2320 138 152 97
QF 100-10 OY6 4000 26 1403 1030 2433 138 152 100
QF 100-11 OY6 4000 30 1516 1030 2546 138 152 110
QF 100-14 FM 50033 37 1935 1469 3404 138 152 168
