QF5 Submersible Pump QF5
지하수 개발, 급수·가압시설, 관개시설, 분수시설, 산업용에 사용되는 펌프입니다.
사용 용도
원수 공급용
관개 시설용
지하수 개발용
가압 설비용
기타 산업용

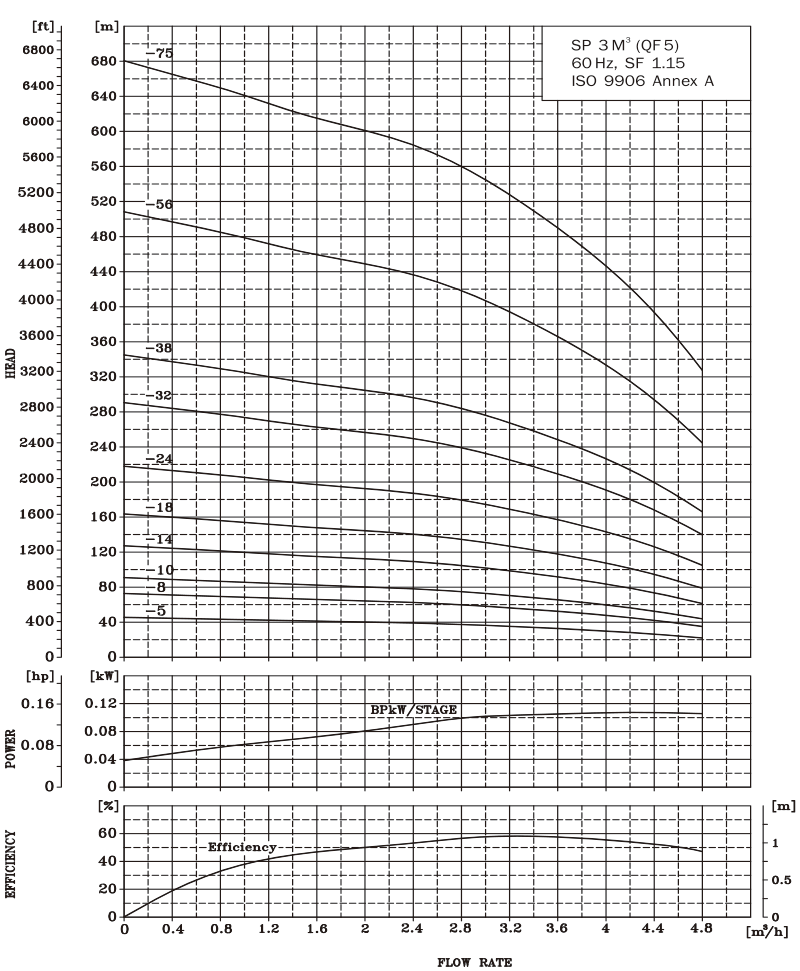

성능곡선

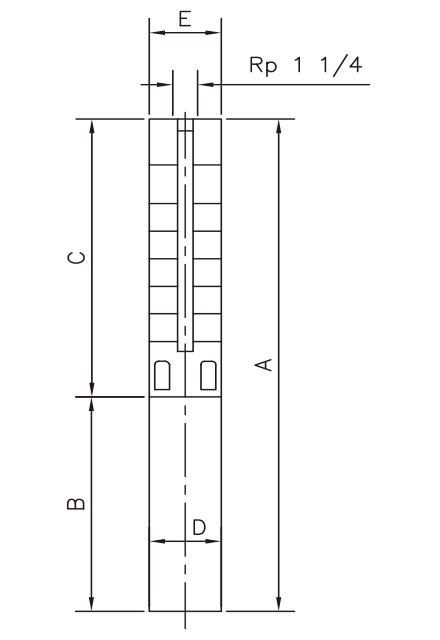

도면
SPECIFICATION
| PUMP TYPE |
MOTOR | Dimensions (mm) | Net Weight | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | Power (kw) |
C | B | A | D | E | |||||
| 1x220V | 3x220V 3x380V 3x460V |
1x220V | 3x220V 3x380V 3x460V |
1x220V | 3x220V 3x380V 3x460V |
||||||
| QF 5-5 | MCIP 100 | 0.37 | 291 | 311 | 311 | 602 | 602 | 95 | 101 | 12 | 12 |
| QF 5-8 | MCIP 100 | 0.55 | 354 | 311 | 311 | 665 | 665 | 95 | 101 | 14 | 14 |
| QF 5-10 | MCIP 100 | 0.55 | 354 | 311 | 311 | 665 | 665 | 95 | 101 | 14 | 14 |
| QF 5-14 | MCIP 100 | 0.75 | 396 | 332 | 332 | 728 | 728 | 95 | 101 | 16 | 16 |
| QF 5-18 | MCIP 100.5 | 1.5 | 564 | 425 | 425 | 989 | 989 | 95 | 101 | 26 | 26 |
| QF 5-24 | MCIP 100.5 | 2.2 | 690 | 493 | 455 | 1183 | 1145 | 95 | 101 | 28 | 28 |
| QF 5-32 | MCIP 100.5 | 3.0 | 858 | - | 493 | - | 1351 | 95 | 101 | - | 30 |
| QF 5-38 | MCIP 101 | 4.0 | 984 | 680 | 566 | 1664 | 1550 | 95 | 101 | 43 | 42 |
| QF 5-56 | MCIP 101 | 5.5 | 1362 | - | 680 | - | 2042 | 95 | 101 | - | 49 |
| QF 5-56 | MCIP 150 | 5.5 | 1362 | - | 699 | - | 2061 | 138 | 140 | - | 67 |
| QF 5-75 | MCIP 150 | 7.5 | 1761 | - | 719 | - | 2480 | 138 | 140 | - | 75 |
